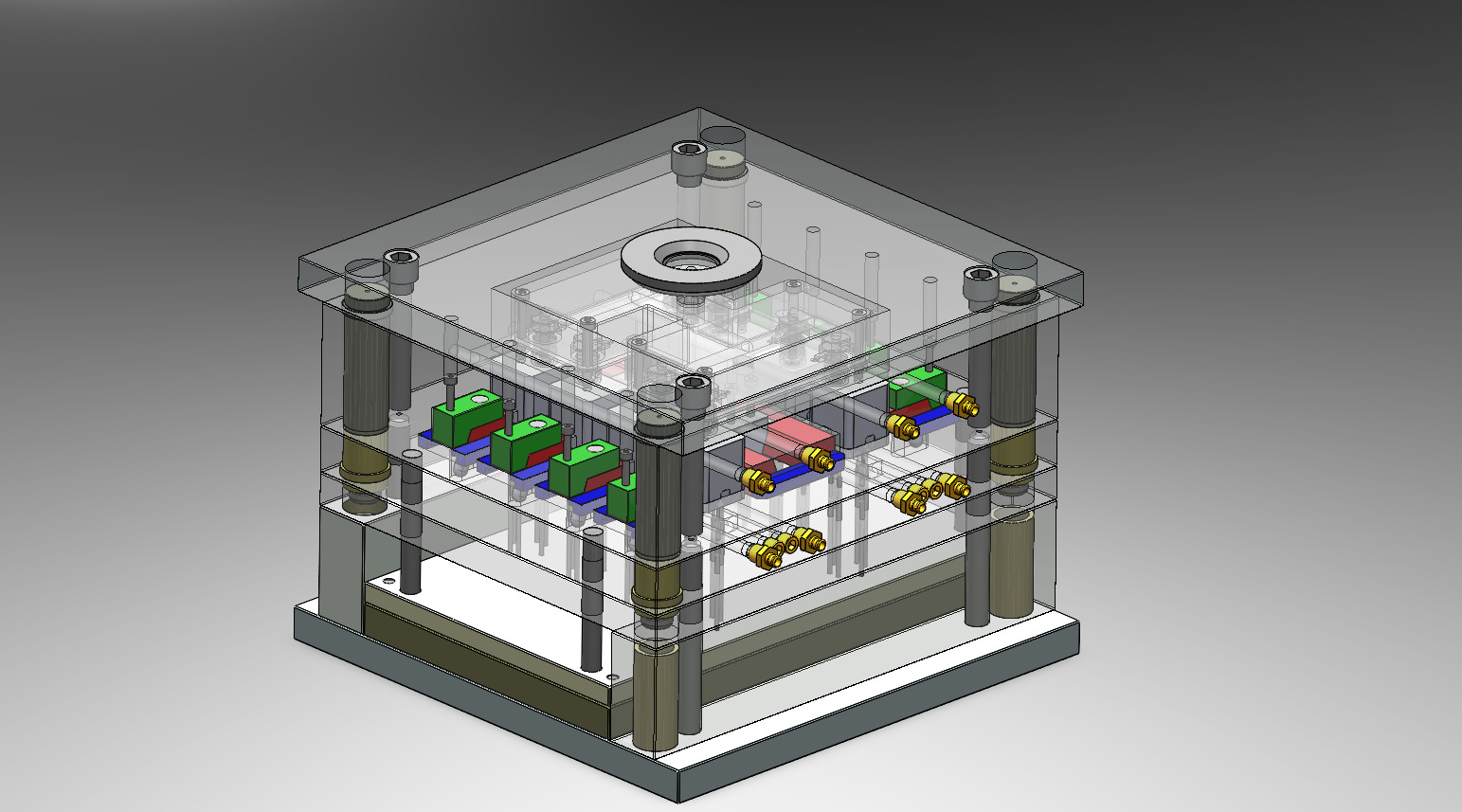

این پروژه شامل طراحی و مدل‌سازی سه‌بعدی قالب تزریق پلاستیک پوسته کارتریج شیرهای اهرمی در نرم‌افزار SolidWorks است. در فرآیند طراحی، تمامی اجزای قالب شامل صفحات، سیستم راهگاهی، مکانیزم پران و قطعات استاندارد با رعایت اصول مهندسی و قابلیت ساخت، به‌صورت دقیق طراحی و مونتاژ شده‌اند.

هدف از این پروژه، دستیابی به قالبی با عملکرد پایدار، کیفیت بالای قطعه تولیدی و افزایش بهره‌وری در فرآیند تولید بوده است. در طراحی این قالب، عواملی مانند سهولت مونتاژ و نگهداری، کاهش زمان سیکل تولید، استحکام قطعات و امکان تولید انبوه مورد توجه قرار گرفته است.

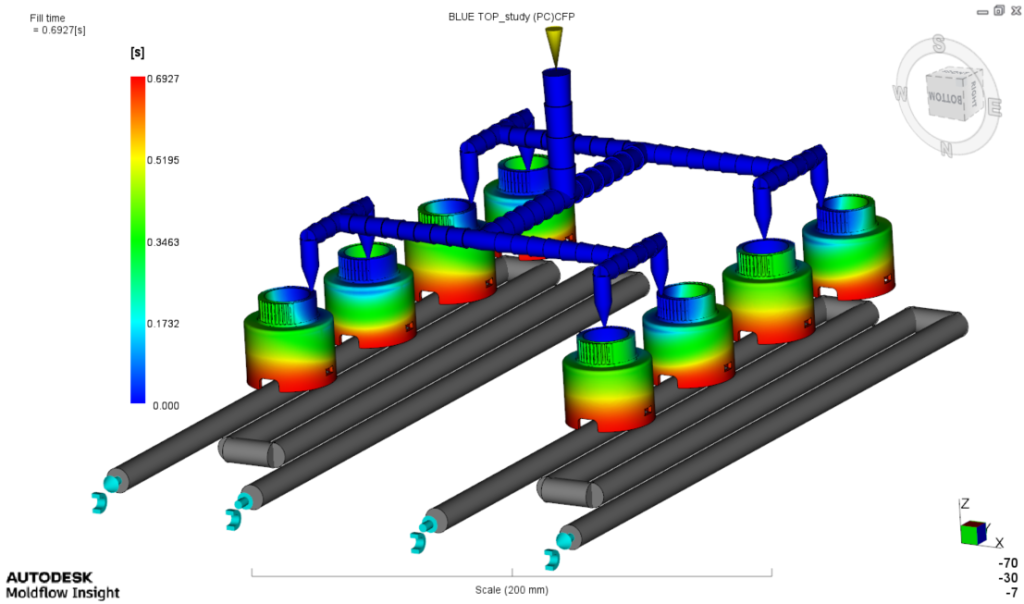

در این پروژه، فرآیند تزریق پلاستیک پوسته کارتریج شیرهای اهرمی با استفاده از نرم‌افزار Autodesk Moldflow Insight مورد شبیه‌سازی و ارزیابی قرار گرفت تا عملکرد قالب پیش از ساخت به‌صورت دقیق بررسی شود. تحلیل‌ها شامل بررسی الگوی پرشدن حفره‌های قالب، زمان تزریق، توزیع دما، فشار تزریق، عملکرد سیستم راهگاه و خنک‌کاری، احتمال ایجاد خطوط جوش، حبس هوا و جمع‌شدگی قطعه بود. بر اساس نتایج به‌دست‌آمده، موقعیت گیت‌ها و مسیرهای جریان مذاب بهینه‌سازی شد تا تمامی حفره‌ها به‌صورت یکنواخت پر شوند و کیفیت قطعات در تولید انبوه افزایش یابد. این شبیه‌سازی علاوه بر کاهش آزمون‌وخطا در مرحله ساخت قالب، موجب بهبود سیکل تولید، کاهش ضایعات، افزایش پایداری فرآیند و دستیابی به قطعاتی با دقت ابعادی و کیفیت سطح مطلوب شد.
